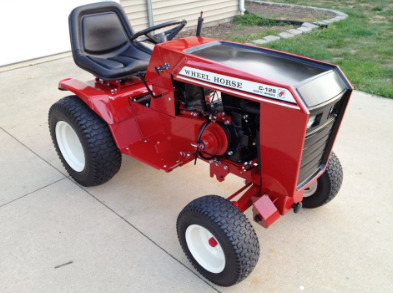

Wheel Horse C-125 Garden Tractor
The
Wheel Horse C-125 is a 2-wheel drive garden tractor. This model was manufactured
from 1980 to 1984. The Wheel Horse tractor C125 is powered by 29.1 cu.in (476
cc) Kohler K301AS 4-cycle horizontal shaft one cylinder air-cooled gasoline
engine with a max power of 12 hp (9 kW), cylinder bore of 3.37" (85.6 mm), and
piston stroke of 3.25" (82.6 mm).
The Wheel Horse C125 was fitted with three types of transmission. Type
1: Wheel Horse belt-driven transmission with 6 forward and 2 reverse
gears. Type 2: Sundstrand belt-driven hydrostatic transmission.
Type 3: Eaton 1100 belt-driven hydrostatic transmission. Max. forward
speed - 7 mph (11.3 km/h), max. reverse speed - 4.2 mph (6.8 km/h). The
tractor was equipped with 16x6.50-8 front tires and 23x7.50-12 rear
tires. The Wheel Horse C125 is compatible with the following
attachments: 42", 48" mid-mount 3-blade mower decks, 42" front-mount
snow blower, and 42" front blade with manual lift system.
Engine Model |
Kohler K301AS |
Engine Type |
4-Cycle 1 cylinder air-cooled gasoline |
Number of Cylinders |
Single |
Displacement, cu.in (cc) |
29.1 (476) |
Engine Bore, in (mm) |
3.37 (85.6) |
Engine Stroke, in (mm) |
3.25 (82.6) |
Maximum Power, hp (kW) |
12.0 (9.0) |
Rated Engine Speed, rpm |
3600 |
Crankshaft Alignment |
Horizontal |
Fuel System |
Carburetor |
Carburetor Model |
Kohler/Walbro |
Carburetor Type |
Fixed main jet or adjustable main jet |
Lubrication System |
Splash type |
Cooling System |
Forced-air |
Valve Clearance (Intake), in (mm) |
0.0079-0.0099 (0.20-0.25) |
Valve Clearance (Exhaust), in (mm) |
0.0169-0.0189 (0.43-0.48) |
Spark Plug Type |
Champion RH10 |
Spark Plug Size, in (mm) |
0.553 (14.0) |
Spark Plug Gap, in (mm) |
0.0256 (0.65) |
Breaker Point Gap (Nominal), in (mm) |
0.020 (0.50) |
Fuel Tank Capacity, gal (L) |
3.0 (11.5) |
Oil Capacity, qt (L) |
2.26 (2.21) |
Electrical System Rating, Volts |
12 |
Charging System Rating, Amps |
15 |
Starter Type |
Electric |
Number of Batteries |
1 |
Electric Ground |
Negative |
Front PTO Operational Type |
Independent |
Front PTO Clutch |
Mechanical |
Front PTO Speed, rpm |
3200 |
Transmission Model |
Wheel Horse |
Transmission Type |
Belt-driven gear |
Gearbox Type |
6F/2R, Hi-Lo |
Number of Forward Gears |
6 |
Number of Reverse Gears |
2 |
Oil Capacity, qts, (L) |
2.0 (1.9) |
Maximum Forward Speed, mph (kph) |
5.5 (8.8) |
Maximum Reverse Speed, mph (kph) |
2.6 (4.2) |
Transmission Model |
Sundstrand |
Transmission Type |
Belt-driven hydrostatic |
Number of Forward Gears |
Infinite |
Number of Reverse Gears |
Infinite |
Oil Capacity, qts, (L) |
5.5 (5.2) |
Maximum Forward Speed, mph (kph) |
6.3 (10.1) |
Maximum Reverse Speed, mph (kph) |
3.2 (5.1) |
Transmission Model |
Eaton 1100 |
Transmission Type |
Belt-driven hydrostatic |
Number of Forward Gears |
Infinite |
Number of Reverse Gears |
Infinite |
Oil Capacity, qts, (L) |
5.0 (4.7) |
Maximum Forward Speed, mph (kph) |
7.0 (11.3) |
Maximum Reverse Speed, mph (kph) |
4.2 (6.8) |
Drive Wheels |
2WD 4x2 |
Steering Configuration |
Front steer |
Steering System |
Manual |
Front Tire Size |
16x6.50-8 |
Rear Tire Size |
23x7.50-12 |
Wheelbase, in (mm) |
45.5 (1150) |
Length, in (mm) |
69 (1750) |
Height, in (mm) |
41 (1040) |
Overall Width, in (mm) |
36 (910) |
Weight (Shipping), lb (kg) |
600 (272) |
Mower Deck Type |
Mid-mount |
Number of Blades |
3 |
Cutting Width, in (mm) |
42 (1060) |
Cutting Height, in (mm) |
1.5-4.0 (38-102) |
Deck Drive |
Belt |
Lift System |
Manual |
Mower Deck Type |
Mid-mount |
Number of Blades |
3 |
Cutting Width, in (mm) |
48 (1215) |
Cutting Height, in (mm) |
1.5-4.0 (38-102) |
Deck Drive |
Belt |
Lift System |
Manual |
Snowblower Type |
Front-mount |
Clearing Width, in (mm) |
42 (1060) |
Lift System |
Manual |
Blade Type |
Front-mount |
Width, in (mm) |
42 (1060) |
Lift System |
Manual |
Angle |
Manual |
