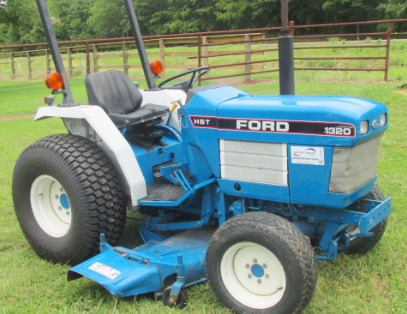

Ford 1320 Tractor

The Ford 1320 is a 2-wheel drive or 4-wheel drive compact utility tractor. This model was manufactured from 1987 to 1998. The Ford 1320 tractor is powered by 77.3 cubic inches Shibaura J823 3-cylinder liquid cooled diesel engine with a rated power of 19 hp (14.2 kw) at 2500 rpm.

The Ford 1320 is fitted with 2 types of transmission. Type 1: gear transmission with 9 forward and 3 reverse gears. Type 2: two-range hydrostatic transmission with infinite forward and reverse gears. The maximum forward speed - 10.2 mph (16.4 km/h), max. reverse speed - 7.2 mph (11.6 km/h).

The open center hydraulic system used a gear pump with a rated capacity of 6.4 gpm (24.2 lpm). The hydraulic pressure is 147 bar (2130 psi). The 2WD models are equipped with 6.50-10 front tyres and 12.4-16 rear tyres. The 25x8.50-14 front tyres and 13.6x16 rear tyres fit 4WD tractors. The wheel base is 63" (1600 mm). Compatible attachments for the Ford 1320 tractor: a 60" mid-mount mower deck, 78" front-mount blade, 63" front-mount snow blower, Ford 7108 front end loader, and Ford 757B backhoe.

Engine
Engine Model Shibaura J823
Engine Type 3-cylinder, liquid cooled diesel
Number of Cylinders 3, Inline
Displacement, cu in (L) 77.3 (1.3)
Engine Bore, in (mm) 3.22 (82.0)
Engine Stroke, in (mm) 3.15 (80.0)
Aspiration Natural
Maximum Engine Power, hp (kW) 20.0 (14.9)
Rated Engine Power, hp (kW) 19.0 (14.2)
Rated Engine Speed, rpm 2500
Low Idle Speed, rpm 750-850
High Idle Speed, rpm 2700
Compression 23:1
Firing Order 1-2-3
Fuel Tank Capacity, gal (L) 7.1 (26.9)
Oil Capacity, qts (L) 5.2 (5.0)
Coolant Capacity, qts (L) 5.8 (5.5)
Electrical System Rating, Volts 12
Charging System Alternator
Alternator Rating, Amps 35

Power Take-Off
Rear PTO Type (Gear Transmission) Transmission
Rear PTO Type (Hydrostatic Transmission) Live
Mid PTO Type (Hydrostatic Transmission) Independent
PTO Horsepower (Gear Transmission), hp (kW) 17.0 (12.7)
PTO Horsepower (Hydrostatic Transmission), hp (kW) 16.0 (11.9)
Rear PTO Speed, rpm 540
Mid PTO Speed, rpm 2000

Standard Transmission
Transmission Type Gear
Gearbox Type 9F/3R
Number of Forward Gears 9
Number of Reverse Gears 3
Clutch Type Dry Disc
Maximum Forward Speed, mph (kph) 8.7 (14.0)
Maximum Reverse Speed, mph (kph) 7.2 (11.6)

Optional Transmission
Transmission Type Hydrostatic
Number of Forward Gears Infinite (2-range)
Number of Reverse Gears Infinite (2-range)
Maximum Forward Speed, mph (kph) 10.2 (16.4)
Maximum Reverse Speed, mph (kph) 6.2 (10.0)


Wheels and Tires
Drive Wheels 2WD/4WD
Steering Configuration Front Steer
Steering System (2WD/4WD) Power
Service Brake Wet disc
Front Tire Size (2WD) 6.5-10
Front Tire Size (4WD) 6.0-12
Rear Tire Size 12.4-16
Front Tire Size (Turf, 2WD) 23x8.50-12
Front Tire Size (Turf, 4WD) 25x8.50-14
Rear Tire Size (Turf) 13.6x16
Front Tread (2WD), in (mm) 39.3-53 (990-1340)
Front Tread (4WD), in (mm) 46.1 (1170)
Rear Tread (2WD), in (mm) 39.3-53 (990-1340)
Rear Tread (4WD), in (mm) 44.1-46.3 (1120-1170)

Hydraulic System
Hydraulic System Type Open center
Implement Pump Flow, gpm (Lpm) 6.4 (24.2)
Steering Pump Flow, gpm (Lpm) 2.8 (10.6)
Total Flow, gpm (Lpm) 9.2 (34.8)
Hydraulic Pressure, Bar (psi) 147 (2130)
Hydraulic System Capacity, gal (L) 6.9 (26.1)
3-Point Hitch Category 1
Draft Sensing or Lift Control Draft control
Standard Lift Capacity 24-in behind pin, lb (kg) 1740 (790)

Dimensions and Weight
Wheelbase, in (mm) 63 (1600)
Length, in (mm) 112.4 (2850)
Overall Width, in (mm) 58.7 (1490)
Height (ROPS), in (mm) 82.3 (2090)
Ground Clearance, in (mm) 9.8 (240)
Weight (2WD), lb (kg) 2100 (955)
Weight (4WD), lb (kg) 2230 (1010)
